无线遥控器的匹配方法

发表时间:2017-02-20   责任编辑:智安宝电子

      在我们的生活中,无线遥控器的用途非常广泛。比如汽车电子,智能家居,电动门窗,小区出入管理,防盗报警,工业控制等领域都运用到了无线遥控器


  下面就由小编就来具体介绍一下无线遥控器。


  无线遥控分无线发射和无线接收两个部分。无线接收部分一般是在设备的主机内,而且一般无线接收部分都采用超外差接收模块,所以不易出故障。无线发射是手持端,要经常手动操作,所以无线发射器的故障要比接收模块大很多,当然使用寿命也要小很多。这样的话,无线遥控器更换的频率就会很大。


  如何选择遥控器,当新的遥控器买来后,如何配对,针对这类问题,下面来谈一下如何匹配无线遥控器。


  匹配无线遥控器时一定要弄清楚遥控器的工作频率、发射接收芯片型号和振荡电阻。这是遥控发射与接收配对的三要素,有一项对不上,就无法使用。

  一、工作频率


  目前市场上绝大部分的遥控器都是315M的,少量是433M、310M、430M等特殊型号。

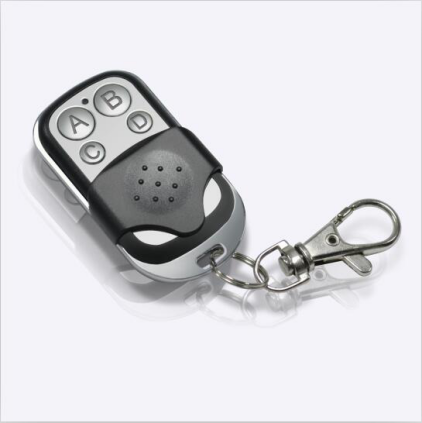

  以2260、2264芯片遥控发射接收器为例,工作频率和芯片型号的查找方法: 以最常见的四键遥控器为例,打开遥控器外壳,看到线路板上声表元件(像一个小金属钮扣或者类似晶振的元件)上的数值为R315A,表示315MHz。


  二、发射接收芯片


  编码芯片就是线路板上的集成电路,型号在集成电路表面上可以找到。


  遥控按编码形式可分为三种类型:


  1. 固定码遥控器


  又称编码遥控器,焊码遥控器,常用发射芯片PT,SC,HS,LX (2260/2262/2264),配对接收芯片为PT,SC,LX,HS(2270/2272/2294)。图3图4分别为发射和接收的芯片编码区,发射和接收的编码一样才能正确配对使用。也就是说,把新的遥控器的编码区和接收器的编码区焊成一样就可以了。


  2. 学习码遥控器


  常用发射芯片EV,HS,LX。SC (1527/2240),HCS101等。配对的接收为主机内带有程序的存贮IC,单片机等,如PIC16F630,PIC16F505,PIC16F629等。


  3. 滚动码遥控器


  常用的发射芯片有HCS301/200/201等,配对的接收的型号和功能和学习码遥控器一样。

  三、振荡电阻


  以PT2264芯片为例,图5为PT2264芯片遥控器的电路原理图,R11即为振荡电阻


  2264芯片遥控器震荡电阻的查找方法:通常在RC位置,即2264芯片的第15~16脚之间,如果不能找到,两脚之间的对应的线路板反面的那只贴片电阻就是震荡电阻,电阻上有数字,通常为125、155、225、335、475中某一个数值。


  这些电阻数值应该不用多说,例如125=12*10^5=1200KΩ=1.2M Ω


  475=47*10^5=4700 KΩ=4.7


  204=20*10^5=2 M Ω


  2260-R4芯片遥控器震荡电阻的查找方法:


  2260芯片的遥控器体积小巧,兼容性强,性能稳定,现在市面上很多小型遥控器就是采用的这款芯片,SC2260-R4的1~8脚(A0~A7)为地址位,9脚接地(GND)、10~13脚(D3~D0)为数据位,14脚为振荡电阻接高电平起振,15脚为数据输出脚(TXD),16脚为电源脚(VDD)。


  第14脚与正电源之间的电阻即为震荡电阻,电阻上数字,通常为475、515、126、186、206中某一个数值。PT2262、SC2262、PT2264、HX2262、CS5211、CS5212等芯片都可以兼容,使用中只需把振荡电阻作相应改动就可以与2272解码芯片配套使用。


  以上就是关于无线遥控器的匹配方法的详细说明了,想要了解更多关于无线遥控器方面的知识就请继续注意我们的网站。
